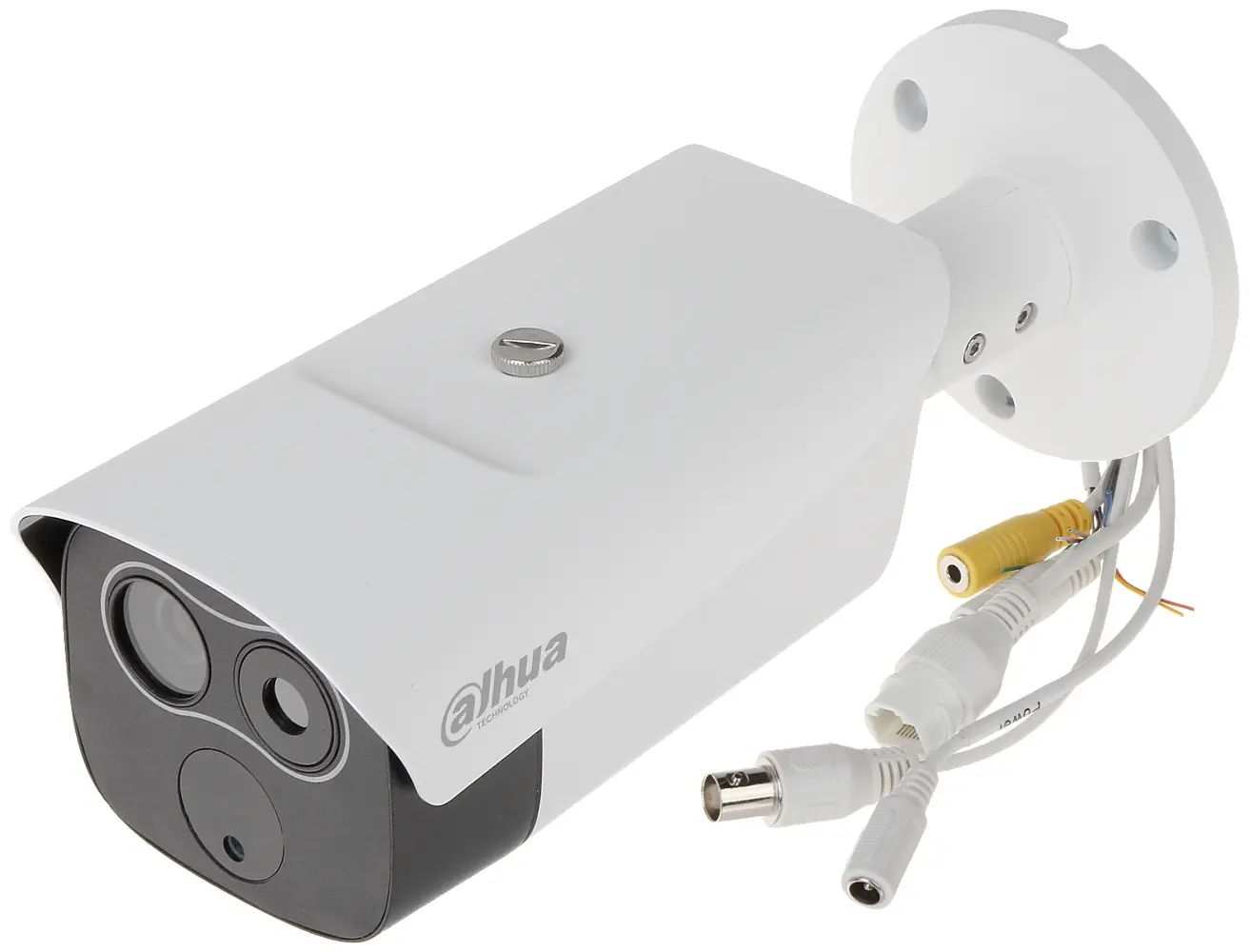

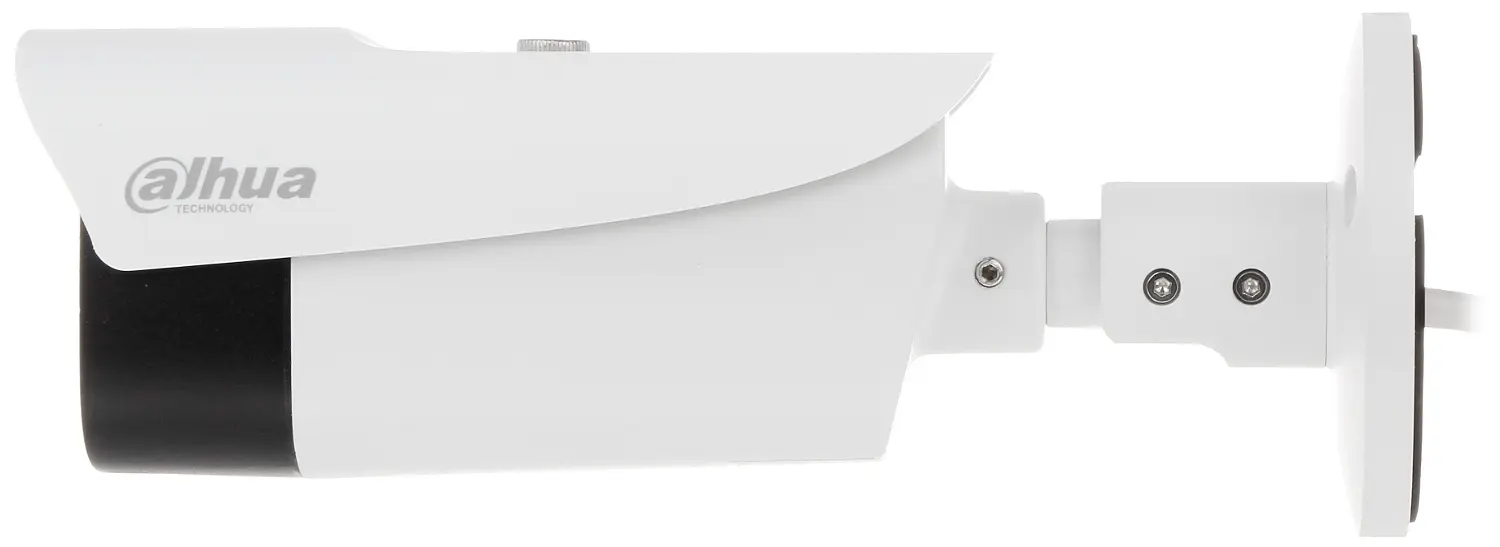

KAMERA TERMOWIZYJNA DAHUA TPC-BF2120-1F4

KAMERA TERMOWIZYJNA DAHUA DH-TPC-BF2120P-1F4

Najważniejsze cechy

• Przetwornik Wizji: 1/2.8 2M CMOS
• Efektywna liczba pixeli: 1944(H)x1092(V)
• Nagrywanie: 1080P (default)/720P@1~25/30fps
• Przetwornik Termowizji: Uncooled VOx Microbolometer
• Efektywna liczba pixeli: 160(H)x120(V) (Pixel Size 12um)
• Kompresja H.264/MJPEG
• Obiektyw 4mm - 86.2°
• wejścia/wyjścia audio: 1/1
• wejścia/wyjścia alarmowe: 2/1
• Funkcje: AWB, ABF, AGC, BLC, HLC, 3D DNR, DWDR, ROI,ICR
• Podgląd zdalny: Web viewer, CMS (DSS/PSS) & DMSS
• IVS: przekroczenie linii, wtargnięcie w obszar, opuszczenie obszaru
• IVS Termowizja: wykrycie ognia, nakładanie obrazu, alarm
• Zasilanie: DC 12V/PoE

Przeznaczenie

Kamera termowizyjna przeznaczona jest do pracy w warunkach gdzie standardowa kamera cctv nie jest wstanie pracować.Urządzenie wyposażone jest w czuły mikrobolometr VOx, pozwalający obserwować obiekty we mgle, dymie oraz przy braku oświetlenia.

Opis

KAMERA dualna IP/Termowizja DAHUA TPC-BF2120-1F4 jest przeznaczona do pracy w ekstremalnych warunkach atmosferycznych. Urządzenie jest przeznaczone do zastosowań wewnątrz i na zewnątrz pomieszczeń. Kamera oparta jest na przetworniku obrazu najwyższej jakości uzyskując rozdzielczość 2 MPX dla przetwornika wizyjnego oraz w przypadku termowizji 160(H)x120(V). Pozwala to na rozpoznanie wielu szczegółów w niekorzystnych warunków atmosferycznych. Urządzenie ponadto zostało wyposażone w wejścia/wyjścia alarmowe oraz audio.

Detekcja ruchu

Detekcja ruchu to jedna z funkcji kamery która odpowiada za rejestrację obrazu. Detekcja odbywa się na zasadzie wychwytywania zmian w obrazie a nastąpienie złączenie nagrywania wybranego kanału. Funkcja ta posiada szereg dodatkowych możliwości między innymi definiowania pola detekcji, dostosowywania odpowiedniej czułości zachodzących zmian, które odpowiadają za zapis.

ICR – Mechaniczny Filtr Podczerwieni

Kamera posiada funkcję filtra podczerwieni dzięki czemu lepiej odwzorowuje kolory w dzień, generuje lepszej jakości obraz w nocy oraz posiada większą czułość.

Inteligentna analiza obrazu IVS

Fukcja IVS odpowiedzialna jest za analizę obrazu w oparciu o aktywowane tryby zdarzeń: przekroczenie linii, porzucony/brakujący obiekt, wtargnięcie, zmiana sceny. Aktywowanie jednej z funkcji umożliwia wywołanie alarmu a następnie wywołanie akcji: nagrywania, aktywacji przekaźnika, wysłanie e-maila, zrobienie zdjęcia.

Termowizja

WDR - Szeroki zakres dynamiki

Funkcja odpowiedzialna za analizę sceny pod kątek oświetlenia. Efektem włączenia funkcji WDR jest lepsze odwzorowanie szczegółów znajdujących się w ciemnych częściach sceny.

Onvif

Onvif (Open Network Video Interface Forum), to organizacja producentów z branży CCTV skupionych nad problematyką ujednolicenia standardu, wspólnego protokołu dla tych właśnie urządzeń. Grupa ta powstała w celu ujednolicenia protokołu, czyli sposobu komunikacji pomiędzy urządzeniami różnych dostawców. W chwili obecnej cała organizacja zrzesza około 450 firm i instytucji z całego świata.

Sam standard Onvif od jego wprowadzenia, przechodził kolejne fazy rozwoju i napotykał na różne niespodziewane problemy. Zdarzało się iż dwa różne urządzenia z zaimplementowanym protokołem nie działały lub ich funkcjonalność była ograniczona. Dziś standard oferowany jest w wersji 2.0 i wyższej, w zdecydowanej większości przypadków pozwala na bezproblemowe integrowanie dowolnych urządzeń.

Klasa Szczelności

Obudowa kamery wykonana została ze stopu aluminium co zapewnia ochronę przed aktami wandalizmu. Konstrukcja pozwala na pracę kamery w warunkach zewnętrznych, jest odporna na zmienne warunki pogodowe.

Smart PSS

Oprogramowanie przeznaczone do obsługi urządzeń takich jak rejestrator, kamera, serwer, dekoderów działających w technologii analogowej, IP oraz CVI marki Dahua na PC. Program wyposażony został w szereg innowacyjnych funkcji niezbędnych przy prowadzeniu dozoru wizyjnego. Najnowsze oprogramowanie umożliwia łączenie się z urządzeniami wykorzystujące połączenie p2p.

GDMMS

Dedykowana aplikacja do obsługi urządzeń marki Dahua na urządzeniach mobilnych. Aplikacja umożliwia podgląd zdalny, odtwarzanie zarejestrowanego obrazu z wybranym urządzeniem marki Dahua. Aplikacja dostępna jest w języku polskim.

Specyfikacja techniczna

• Przetwornik: Niechłodzony mikrobolometr VOx
• Wielkość matrycy: 160 x 120 px
• Wielkość plamki: 12 µm
• Czułość cieplna (NETD): < 50 mK @ F1.1
• Zakres spektralny: 7 µm - 14 µm
• Palety kolorów: 14
• Obiektyw: 1.0 mm
• Kąt widzenia: 56 °
• Przetwornik: 1/2.8 " Progressive Scan Exmor CMOS
• Wielkość matrycy: 2.1 Mpx
• System skanowania: Progresywny
• Obiektyw: 4 mm
• Kąt widzenia: 75 °
• Zoom optyczny: Nie
• Zoom cyfrowy: x 16
• Standard: TCP/IP, CVBS
• Wyjście wideo: CVBS - 1 Vpp / 75 Ω, BNC
• Interfejs RS-485: Tak
• Gniazdo karty pamięci: Obsługa kart Micro SD do 128GB (możliwy zapis lokalny)
• Metoda kompresji obrazu: H.264 / MJPEG
• Wejścia / wyjścia alarmowe: 2 / 1
• Przepływność (bitrate): 640 - 8192 kbit/s - H.264
• Audio: Wejście na mikrofon zewnętrzny , Wyjście audio
• WEB Server: Wbudowany, Zgodność z NVR
• Maks. liczba użytkowników on-line: 20
• ONVIF: 16.12
• Domyślny adres IP: 192.168.1.108
• Domyślny login / hasło administratora: admin / admin
• Porty dostępu przez www: 80, 37777
• Porty dostępu przez aplikację na PC: 37777
• Port dostępu przez aplikację mobilną: 37777
• Port ONVIF: 80
• Zasilanie: 12 V DC / 1000 mA (zasilacz w komplecie)
• Pobór mocy: ≤ 12 W
• Obudowa: Compact - Metalowa
• Kolor: Biały
• Klasa szczelności: IP67
• Temperatura pracy: -30 °C - 60 °C
• Wymiary: Ø 90 x 238 mm
• Waga: 0.88 kg
• Obsługiwane języki: angielski
• Producent / Marka: DAHUA
• Gwarancja: 3 lata
• Rozdzielczość: 1280 x 960 - 1.3 Mpx , 1280 x 720 - 720p

Tryby pracy

• Strumienie główny i pomocniczy mogą występować w dowolnej konfiguracji
• Firmware 2.403.0000.0.R, build : 2017-07-27
• Strumień główny : 1280 x 960, 1280 x 720
• Strumień pomocniczy : 640 x 480, 320 x 240

Czułość

• 0.005 Lux (kolor) @ F1.8
• 0.0005 Lux (B/W) @ F1.8

Rozdzielczość

• 1920 x 1080 - 1080p
• 1280 x 720 - 720p
• 704 x 576 - D1

Tryby pracy

• Strumienie główny i pomocniczy mogą występować w dowolnej konfiguracji
• Firmware 2.403.0000.0.R, build : 2017-07-27
• Strumień główny : 1920 x 1080, 1280 x 720, 704 x 576
• Strumień pomocniczy : 704 x 576, 353 x 288

Audio

• Wejście na mikrofon zewnętrzny
• Wyjście audio

Prędkość transmisji strumienia głównego

• 25 kl/s @ 1280 x 960
• 25 kl/s @ 1080p

Dostęp z telefonu komórkowego

• Port 37777
• Android: Darmowa aplikacja gDMSS Lite
• iOS (iPhone): Darmowa aplikacja iDMSS Lite
• Istnieją też płatne wersje aplikacji mobilnych: gDMSS Plus, iDMSS Plus

RTSP URL

• rtsp://admin:[email protected]:554/cam/realmonitor?channel=1&subtype=0 - Strumień główny
• rtsp://admin:[email protected]:554/cam/realmonitor?channel=1&subtype=1 - Strumień pomocniczy

Wybrane funkcje

• Możliwość nałożenia obrazu z kamery termowizyjnej na obraz klasyczny
• Wykrywanie krawędzi
• WDR - 120 dB - Szeroki zakres dynamiki oświetlenia
• ROI - poprawianie jakości wybranych fragmentów obrazu
• 3D-DNR - Cyfrowa redukcja szumu w obrazie
• PIP - Obraz w obrazie
• Analiza IVS : przekroczenie linii, wtargnięcie, porzucony/brakujący obiekt, detekcja obiektów (człowiek, samochód), detekcja pożaru - Funkcje analizy IVS mogą być definiowane niezależnie dla kamery termowizyjnej oraz wizyjnej
• Detekcja dźwięku
• Detekcja ruchu
• Konfigurowalne strefy prywatności
• BLC/HLC - kompensacja światła tła / silnego światła
• AGC - Automatyczna regulacja wzmocnienia obrazu
• Sharpness - Wyostrzanie konturów obrazu
• Mirror - Odbicie lustrzane obrazu
• Tryb dzień/noc (color/b&w/auto)
• ICR - Mechaniczny filtr podczerwieni
