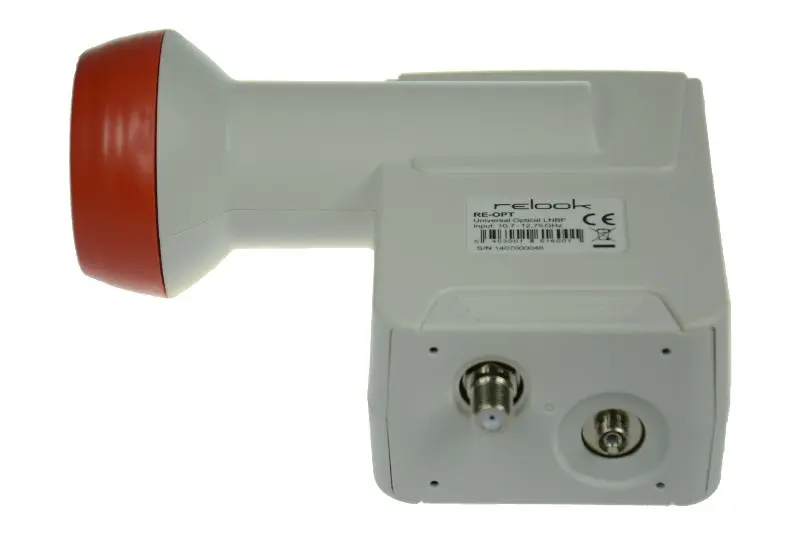

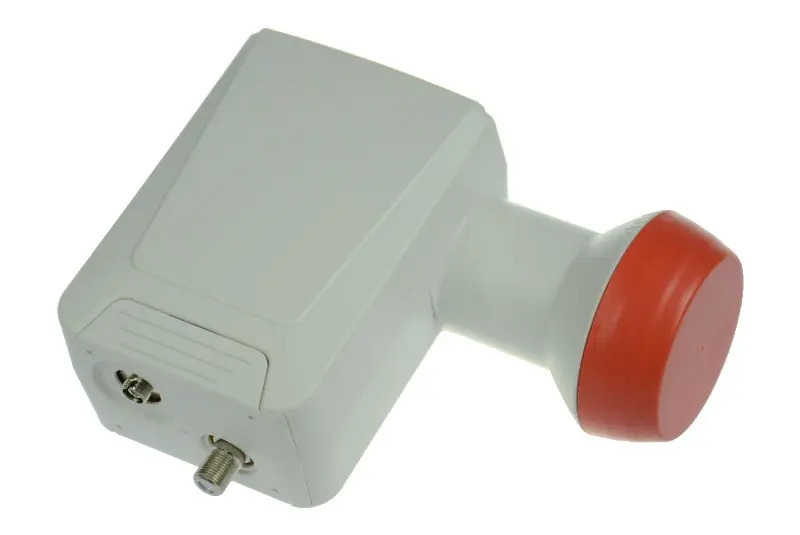

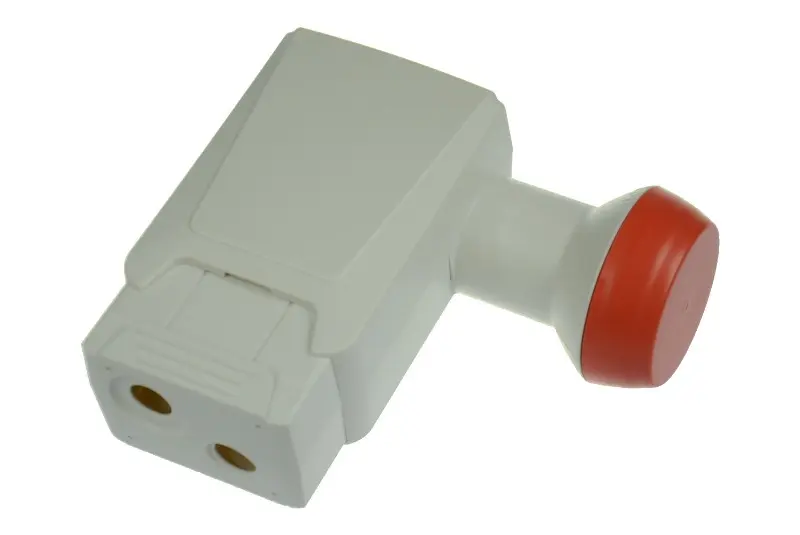

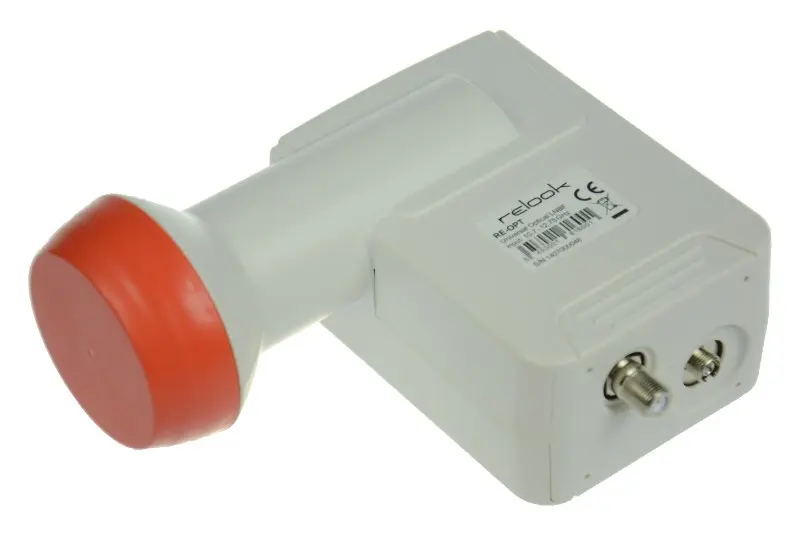

RE-OPT uniwersalny konwerter optyczny + single

Satelitarny konwerter optyczny Relook jest wysoko wydajnym uniwersalnym konwerterem, pracującym w oknie 1310 nm, dostarczającym szerokopasmowe wyjście optyczne, w którym wszystkie kombinacje polaryzacji są zawarte w zakresie jednego pasma częstotliwości (950-5450 MHz).

Stosując technologię laserową pasmo satelity można przesyłać przez jeden światłowód na duże odległości. Umożliwia to ustawienie systemu, który może sterować pasywnymi sieciami optycznymi (PON) zanim sygnał zostanie podzielony na wirtualne konwertery dla tradycyjnej instalacji koncentrycznej.

Konwerter optyczny posiada dodatkowe wyjscie na kabel koncentryczny które może służyć do:

- ustawienia satelity przy użyciu miernika satelitarnego
- podłączenia dekodera satelitarnego

Konwerter RE-OPT Relook do poprawnego działania musi być zasilony. Służy do tego wyjście antenowe na kabel koncentryczny. Konwerter możemy zasilić na dwa sposoby:

- podłączając tuner satelitarny - tuner musi być w stanie czuwania
- do wyjścia podłączając zasilacz 18V z wtykiem TV (możliwość dokupienia u nas w sklepie)

Przy użyciu różnego rodzaju odbiorników optycznych takich jak quad i quattro możliwe jest stworzenie różnego rodzaju instalacji antenowych w zależności od potrzeb klienta.

Charakterystyka:

- uniwersalny satelitarny konwerter z optycznym wyjściem
- konwertuje sygnał SAT na optyczny
- minimalizuje starty na dużych odległościach
- wbudowany LNB Single na zwykły kabel koncentryczny

Parametry techniczne:



Na ponizszym schemacie przedstawione zostało rozwiązanie instalacji opartej na konwerterze optycznym z wykorzystaniem odbiornika optycznego quad i dostarczenie sygnału satelitarnego do czterech niezależnych odbiorników. Konfiguracja instalacji może mieć również inny układ np. dostaczenie po dwa kable koncentryczne do dwóch odbiorników PVR lub wykorzystanie dwóch niezależnych odbiorników i jednego odbiornika PVR.



Poniżej schemat złożonej instalacji opartej na wykorzystaniu konwertera optycznego, rozgałęźników optycznych oraz odbiorników optycznych typu quad i quattro.
