Modulator WS-7992 jest urządzeniem wielofunkcyjnym, który wejściowy sygnał podany na złącze HDMI moduluje w standardzie DVB-T.

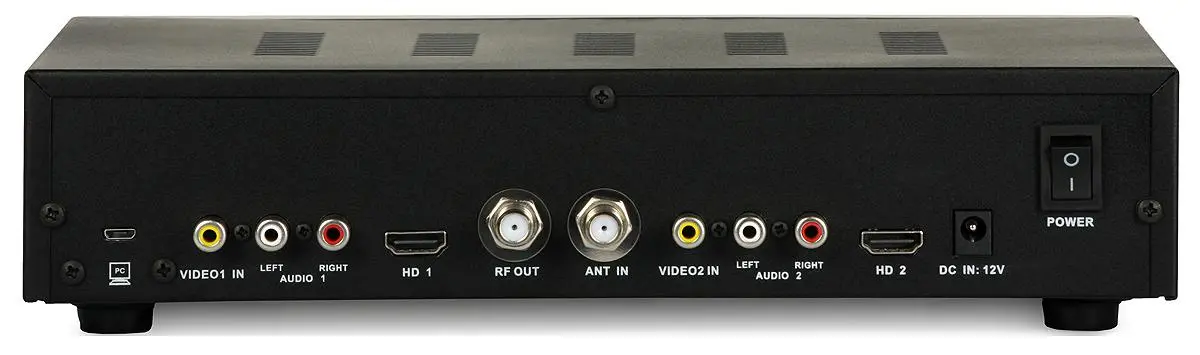

Można na niego podać sygnał zarówno SD, jak i w rozdzielczości Full HD. Posiada wejścia: 2xHDMI, 2xA/V (RCA) oraz RF, które służyć może do sumowania sygnału wyjściowego z innym sygnałem telewizyjnym.
Urządzenie jest modulatorem dwukanałowym. Oznacza to możliwość podłączenia do niego dwóch źródeł sygnału oraz zmodulowania ich do postaci dwóch cyfrowych multipleksów DVB-T.
Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora.
Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB.
Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego. Maksymalna przepływność strumienia wyjściowego wynieść może zgodnie ze standardem 31,68Mbit/s, przy czym maksymalna przepływność strumienia wideo to 18,0 Mbit/s.

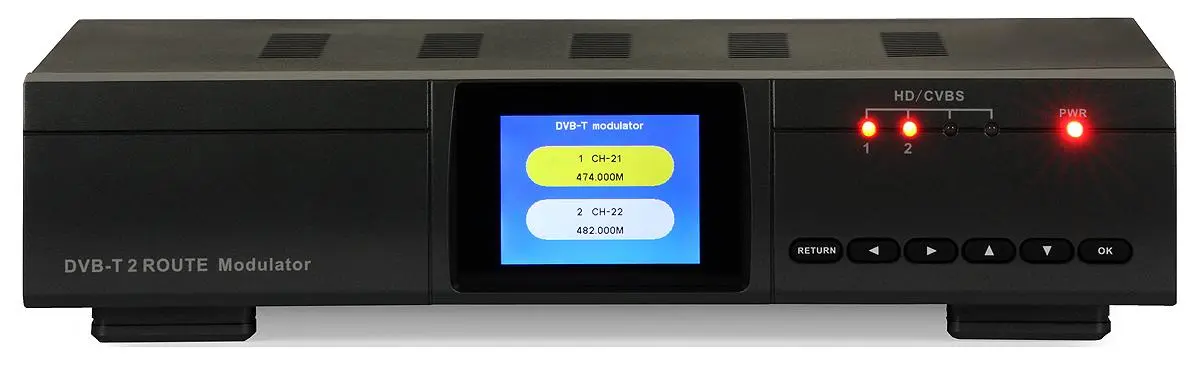

Konfiguracji wszystkich parametrów dokonuje się przy użyciu przycisków oraz wyświetlacza umieszczonych na przednim panelu modulatora.
Cechy wyróżniające:- Cyfrowy modulator dwukanałowy DVB-T,
- Możliwość podłączenia dwóch źródeł sygnału HDMI oraz zmodulowania ich do postaci dwóch cyfrowych multipleksów DVB-T,
- Sprawdzony w wielu instalacjach modulator HDMI-DVB-T,
- Konwersja sygnału z dowolnego źródła HDMI,
- Wysokiej jakości sygnał cyfrowy standardzie HD/SD,
- Idealny do zbiorczych instalacji TV, hoteli, sklepów RTV, galerii, pubów, itp,
- Prosta instalacja, intuicyjna konfiguracja,
Zastosowanie urządzenia: Szpitale telewizja dla pacjentów
transmisja z sal operacyjnych
edukacja studentów
monitoring
reklamy
Sklepy i galerie handlowe kanały promocyjne
dystrybucja sygnału wideo z odtwarzaczy DVD/Blu-ray
dystrybucja kanałów HD/SD dzięki istniejącemu okablowaniu
reklamy
Statki, jachty, promy telewizja pokładowa odtwarzaczy multimediów
kanały informacyjne
kanały GPS i nawigacyjne
monitoring
Telewizja korporacyjna firmowe kanały TV
kanały treningowe
wideokonferencje
edukacja
monitoring poglądowy
Szkoły i uczelnie transmisja z lekcji i wykładów
telewizja uczelniana
kanały informacyjne
transmisja rozsiewcza na laptopy, Ipady, itp.
Sport telewizja na bieżniach i w salach ćwiczeń
monitoring HD
transmisja wydarzeń sportowych w wysokiej rozdzielczości
Parametry techniczne:Model | WS-7992 |
| |
Seklcja modulatora DVB-T | Standard | DVB-T COFDM |
Konstelacja | QPSK, 16QAM, 64QAM |
Pasmo | 6 MHz, 7 MHz, 8 MHz |
Tryb FFT | 2K, 8K |
Interwał bezp. | 1/4, 1/8, 1/16, 1/32 |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
MER | 35 dB |
Częst. RF | 50-860 MHz |
Poziom wyj. RF | 70...100 dBμV |
Impedancja | 75 Ω |
Video | Format | CVBS/HDMI |
Kodowanie | H.264 |
Rozdzielczość | 576i PAL/480i NTSC/ 1080p |
Złącza | RCA/HDMI 1.3 |
Audio | Format | Stereo L/R |
Kodowanie | MPEG-1 Audi Layer II |
Złącza | RCA |
Ogólne | Zasilanie | DC 12 V/1.5 A |
Temp. pracy | 0...50 °C |
Wymiar/Masa | 280x203x61 mm / 1.26 kg |
