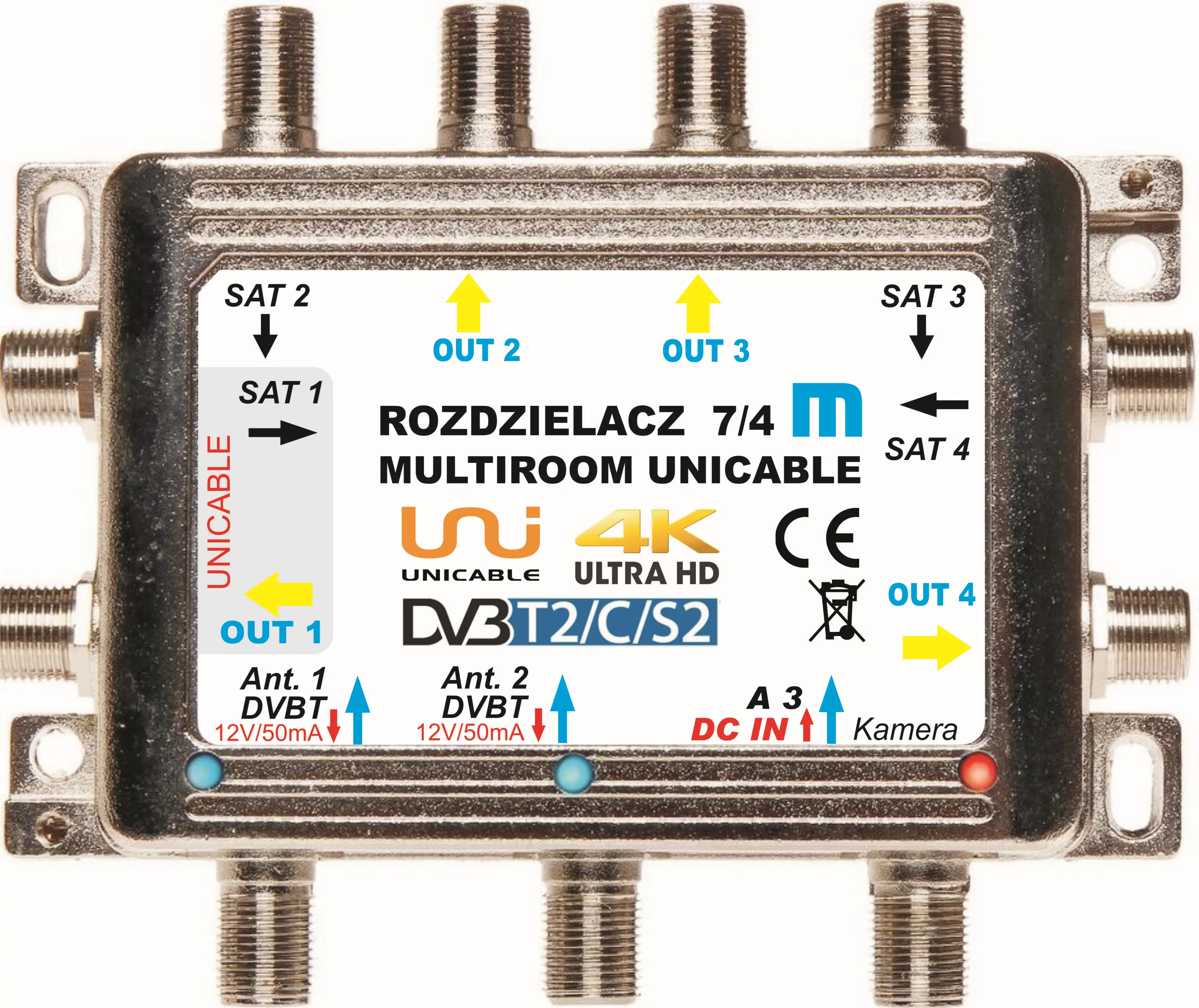

Rozdzielacz 7/4 Multiroom Unicable przeznaczony jest do budowy instalacji rozdziału sygnałów TV SAT i TV naziemnej DVBT do 4 niezależnych punktów (gniazd). Dodatkowe gniazda można podłączyć stosując pasywne rozdzielacze ½, ¼. Dedykowany jest do usługi Multiroom z wykorzystaniem konwerterów typu Unicable. Rozdzielacz umożliwia zsumowanie sygnałów z konwertera SAT , 2 x anteny tv naziemnej DVBT i ewentualnie anteny radiowej. Wszystkie sygnały przesyłane są do poszczególnych gniazd poprzez pojedynczy przewód koncentryczny 75 ohm. Rozdzielacz umożliwia odbiór sygnałów w technologii 4K ultra HD i przesyłanie komend Unicable i DiSeqc.
BUDOWA Układ centrali wykonany jest w technologii montażu powierzchniowego w oparciu o scalone wzmacniacze w.cz. Każde wejście i wyjście zabezpieczone jest odpowiednimi filtrami przed wpływem zakłóceń zewnętrznych. Całość zamknięta jest w odlewanej elektromagnetycznie szczelnej obudowie. ZASILANIE Wewnętrzny wzmacniacz wymaga zasilania 12V/50mA. Dodatkowo rozdzielacz automatycznie podaje zasilanie na wejścia antenowe, max. 2 x 50mA. Całkowity minimalny prąd zasilania wynosi ok. 100 do 200mA - zależnie od przedwzmacniaczy użytych w antenach. Sygnalizacja – czerwona dioda LED. Możliwe są dwa warianty zasilania. • Zdalne zasilanie poprzez tuner SAT (zasila również konwerter) podłączony do 1 wyjścia. Wewnętrzny zasilacz powinien mieć wydajność prądową ok. 300mA (większość tunerów) i podawać zasilanie w stanie czuwania . • Zdalne lub miejscowe zasilanie poprzez dodatkowy zasilacz 300mA/12V z separatorem SDC1.
TV SAT Rozdzielacz posiada cztery niezależne tory sygnału TV SAT oznaczone odpowiednio SAT1 – OUT1. Przenoszą one zasilanie 0.7A/20V oraz sygnały DiSeqc, Unicable w kierunku konwertera. Dedykowany do podłączenia konwertera Unicable jest tor SAT1 - OUT1. W każdym torze znajduje się zwrotnica sumująca sygnały tv naziemnej DVBT i radiowe oraz filtr tłumiący zakłócenia LTE i GSM. Przewody z konwerterów należy podłączyć odpowiednio do wejść SAT1…SAT4, do wyjść OUT1…OUT4 gniazda R-TV-SAT (lub rozgałęźniki). Ze względu na swoją konstrukcję centrala umożliwia podłączenie wielu konfiguracji konwerterów SAT, przełączników DiSeqc, obrotnic DiSeqc itd. Pozwala to na ewentualną modyfikację instalacji satelitarnej zgodnie z potrzebami (np. odbiór sygnałów z kolejnych satelitów) przy minimalnych nakładach finansowych. Przy instalacji najlepiej zastosować konwerter typu Unicable SCR 3 (4 lub 8kanałów). Umożliwia on pełne wykorzystanie możliwości rozdzielacza. Można oczywiście stosować konwertery fullband, TWIN, QUAD. Chcąc uzyskać odbiór sygnałów z wielu satelitów należy dodatkowo zastosować przełączniki DiSeqc do przełączania konwerterów.
TELEWIZJA NAZIEMNA Anteny TV naziemnej DVBT oraz antenę radiową należy podłączyć do wejść ANT1, ANT2 i ewentualnie A3. Sygnał z wejść jest sumowany i filtrowany od zakłóceń LTE i GSM. Dalej sumowany jest z odpowiednim sygnałem SAT i podawany na wyjście OU1-4. Wejścia ANT1 i ANT2 automatycznie podają (odcinają przy zwarciu) zasilanie do przedwzmacniaczy w antenach 12V/50mA (diody LED). Cały tor centrali przystosowany jest do sygnałów Cyfrowej TV naziemnej DVBT.
UWAGA Wszystkie wyjścia należy obciążyć gniazdami R-TV-SAT lub rezystorami 75 ohm. Niewykorzystane wejścia ANT1, ANT2, A3 rezystorami 75 ohmDCblok. Wejścia SA1-4 mogą pozostać niepodłączone.

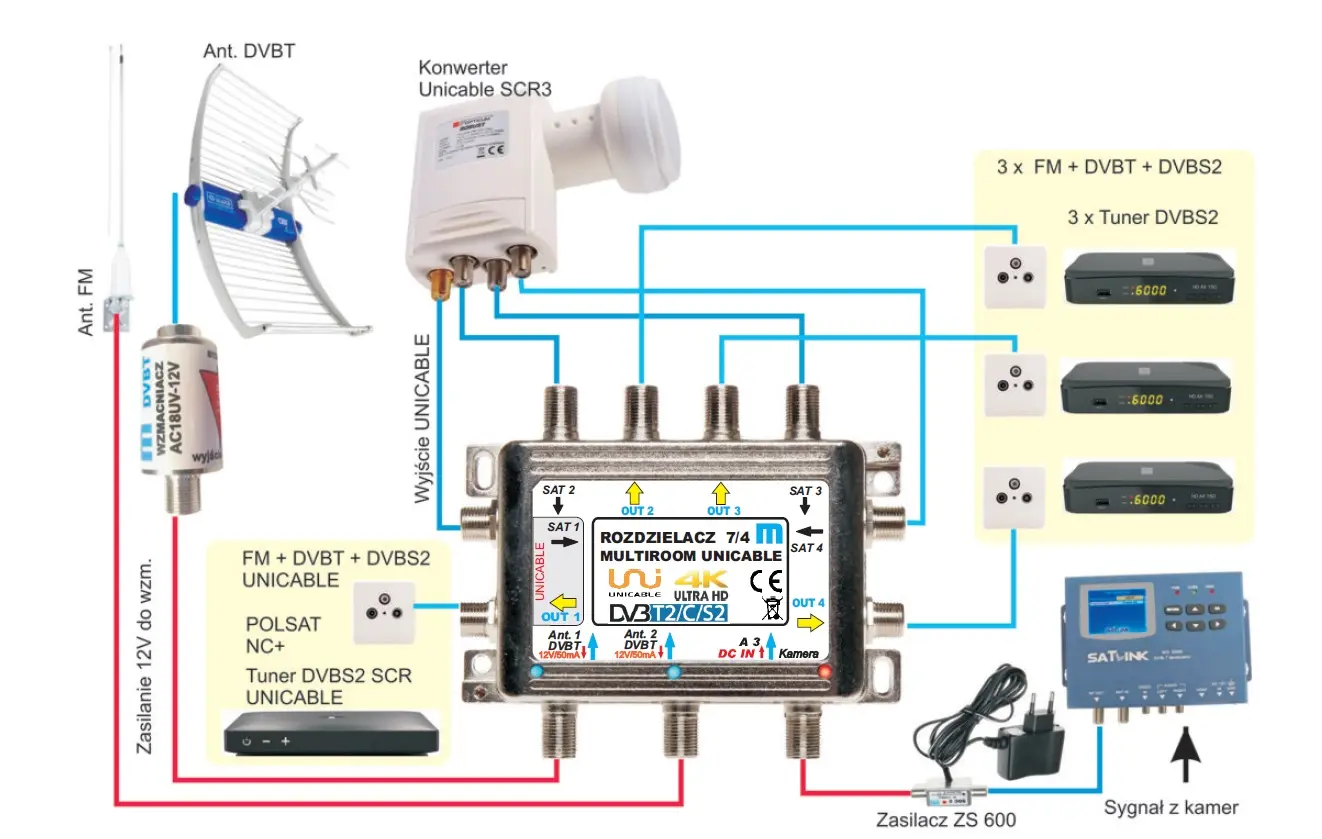

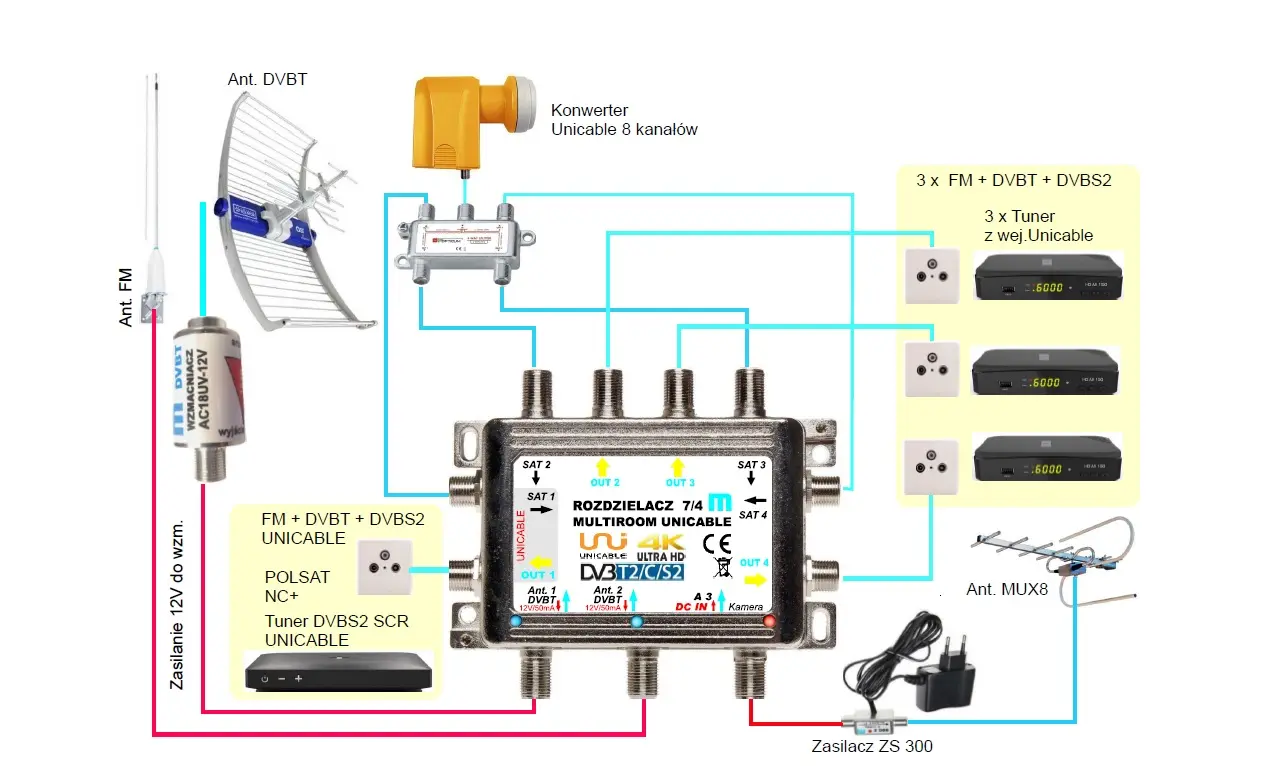

Instalacja na domek z jednym tunerem Unicable ( 1 SCR+3 legacy ). Pozostałe 3 tunery mają doprowadzony pojedynczy sygnał SAT – bez możliwości nagrywania innego kanału niż aktualnie oglądany. W każdym z 4 gniazd dodatkowo sygnały z anten DVBT, radiowej i sygnał z kamer ( rejestratora DVR ) Instalacja z wykorzystaniem kowertera Unicable 8 kanałowego. Wszystkie tunery z wejściem Unicable umożliwiają nagrywanie dodatkowych kanałów. W każdym z 4 gniazd dodatkowo sygnały z anten DVBT, radiowej i anteny na MUX8.
