Transmodulator ALCAD TM-101 DVB-S/S2/T/T2 - DVB-T/C

    (Zobacz opinie)
Dodaj do schowka
gwarancji
promocji
Transmodulator ALCAD TM-101 pozwala na zamianę jednej wybranej częstotliwości DVB-S/S2/T/T2 na jedną częstotliwość mux DVB-T lub DVB-C w zakresie 47-862 MHz.
Alcad

Produkt archiwalny

  • Niedostępny

  • Dostępny

  • Wysyłka w 2 dni

  • Wysyłka w 3 dni

  • Wysyłka w 4 dni

  • Wysyłka w 5 dni

  • Wysyłka w 6 dni

  • Wysyłka w 7 dni

  • Na zamówienie

lub zadzwoń i zamów!+48 61 111 02 52

Darmowa dostawa

Strefa hurtownika
Produkt archiwalny

Opis produktu

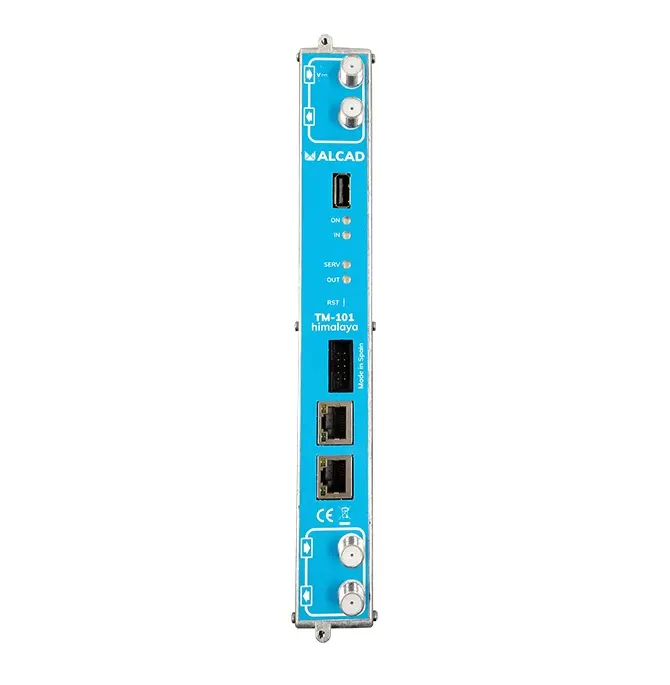

Transmodulator ALCAD TM-101 jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej, naziemnej i kablowejwe własnej instalacji telewizyjnej. Moduł TM-101 służy do zamiany sygnału DVB-S/S2/T/T2 na sygnał DVB-T/C.
Urządzenie umożliwia odbiór kanałów niekodowanych. Panel TM-101 odbiera pakiet sygnałów z jednego transpondera np. satelitarnego i tworzy w to miejsce jeden MUX DVB-T lub DVB-C.
Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 48 Mbit/s). Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TM-101 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.


Parametry techniczne:



Przedstawiamy sposób konfiguracji całego systemu Alcad himalaya:

Konfiguracja modułów polega na podłączeniu zestawu do sieci LAN, wpisujemy w przeglądarce adres stacji: http://192.168.100.1 - pojawia nam się ekran do logowania
login: alcad, hasło: alcad


Po wpisaniu prawidłowych danych do logowania widzimy status naszej stacji - po czym przechodzimy w konfigurację.


Zaczynamy od sygnału wejściowego INPUT. Z listy wybieramy sygnał wejściowy, np. DVB-S2

Ustawienia LNB - wykonujemy po wcześniejszym zapoznaniu się z oferta kanałów która nas interesuje ponieważ potrzebny nam będzie parametr odbioru.
Na początek satelita jeżeli himalaya jest podłączona do np instalacji zbiorczej np. multiswitch z kilkoma pozycjami satelitarnymi.
Wybieramy tutaj satelitę A, B lub C itd, z polaryzacją V czy H.
Kolejny etap to częstotliwość czyli tak zwany transponder satelitarny np. Astra 19.2 - 10 773 V 22000
Następnie to jeszcze nie koniec ponieważ po wpisaniu tego parametry stacja zaznaczy go na czerwono jako błąd ponieważ nie możemy wpisać wartości pięciocyfrowej.
Zakres częstotliwości konwertera LNB to 9 750 MHz (dla niskich częstotliwości V) i 10 600 MHz (dla wysokich częstotliwości H).
Dlatego parametr ten musimy wyliczyć:
10 773 LV - 9 750 = 1023 - jest to parametr który wpisujemy w miejsce częstotliwości.

Jeżeli mamy wszystko gotowe sprawdzamy: dajemy SUBMIT kiedy status stacji zmieni się na zielony wszystko jest OK.


Mając gotowy sygnał wejściowy przystępujemy do konfiguracji sygnału wyjściowego.
Standart wybieramy oczywiście z listy naziemny DVB-T czy kablowy DVB-C
Następnie to częstotliwość wyjściowa, tutaj jest już dużo łatwiej możemy sobie pomóc ustawieniami wybierając kraj np. Poland i numer kanału itd.


Kolejny krok to Services - kanały z częstotliwości wejściowej dokładnie kanały które potrzebujemy do instalacji.
Himalaya pokazuje nam w bardzo czytelny sposób % ile dany kanał zajmuje oraz mamy od razu podgląd w ilu % mamy już zapełniony moduł.
Tutaj udało się nawet 4 kanały w wysokiej rozdzielczości HD (SD znacznie więcej 10-12 bez problemu) zaznaczyć i mimo że wykorzystaliśmy moduł w 99% wszystko działa prawidłowo.


Dalsza konfiguracja pozwala na numerację LCN - kanały sortujemy w swojej kolejności.



Po wykonaniu całej czynności konfiguracji stacji możemy sobie je swobodnie i w bardzo prosty sposób zapisać i zaimportować kiedy tylko będzie taka potrzeba aby nie przechodzić całego procesu konfiguracji ponownie.

Dzięki rozwiązaniu paneli stacja jest bardzo uniwersalna i pozwala na zarządzanie każdym panelem z osobna a całość w połączeniu z zasilaczem i modułami w szafie rack wygląda bardzo dobrze i co najważniejsze sprosta wymaganiom każdego klienta a w tym przypadku jakość ma naprawdę duże znaczenie jeżeli oczekujemy sprzętu nie zawodnego na lata.


Do pobrania:
Instrukcja obsługi: http://dmtrade.pl/katalogi/alcad/tm101/hn9120251.pdf
Deklaracja zgodności: http://dmtrade.pl/katalogi/alcad/tm101/declaration%20-912tm.pdf

Cechy produktu

  • Slot CI

    Brak

  • Wejście rodzaj

    DVB-S
    DVB-T

  • Wejście ilość

    1

  • Wyjście rodzaj

    DVB-T
    DVB-C

  • Wyjście ilość

    1
