Modulator SIGNAL-400 jest urządzeniem wielofunkcyjnym, które wejściowy sygnał podany na złącze HDMI moduluje w standardzie DVB-T.
Można na niego podać sygnał zarówno SD, jak i w rozdzielczości Full HD.

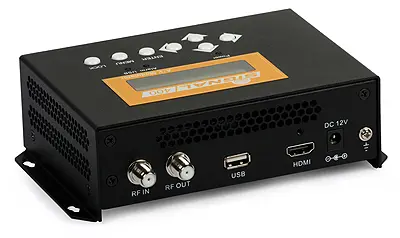

Posiada wejścia: HDMI, USB oraz RF, które służyć może do sumowania sygnału wyjściowego z innym sygnałem telewizyjnym.
Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T.
Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora (możliwość konfiguracji parametrów takich jak: LCN, SID, PID, NIT).
Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB.
Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego. Maksymalna przepływność strumienia wyjściowego wynieść może zgodnie ze standardem 31,68Mbit/s, przy czym maksymalna przepływność strumienia wideo to 18,0 Mbit/s.
Urządzenie stanowi doskonałą alternatywę dla instalacji bazujących na rozgałęźnikach i przewodach HDMI.

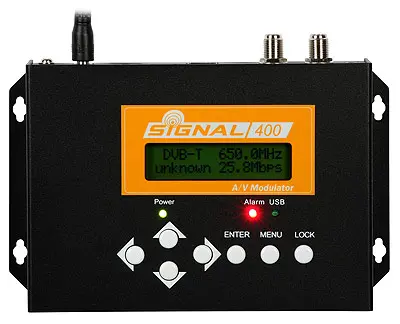

Konfiguracji wszystkich parametrów dokonuje się przy użyciu przycisków oraz wyświetlacza umieszczonych na przednim panelu modulatora.
Zastosowanie urządzenia:Szpitale:- telewizja dla pacjentów
- transmisja z sal operacyjnych
- edukacja studentów
- monitoring
- reklamy
Sklepy i galerie handlowe:- kanały promocyjne
- dystrybucja sygnału wideo z odtwarzaczy DVD/Blu-ray
- dystrybucja kanałów HD/SD dzięki istniejącemu okablowaniu
- reklamy
Statki, jachty, promy:- telewizja pokładowa odtwarzaczy multimediów
- kanały informacyjne
- kanały GPS i nawigacyjne
- monitoring
Telewizja korporacyjna:
- firmowe kanały TV
- kanały treningowe
- wideokonferencje
- edukacja
- monitoring poglądowy
Szkoły i uczelnie:- transmisja z lekcji i wykładów
- telewizja uczelniana
- kanały informacyjne
- transmisja rozsiewcza na laptopy, Ipady, itp.
Sport:
- telewizja na bieżniach i w salach ćwiczeń
- monitoring HD
- transmisja wydarzeń sportowych w wysokiej rozdzielczości
Dane techniczne:| Nazwa | Signal-400 |
| | |
| Wideo |
| Kodowanie | H.264 MP@L 3.0/3.1/4.0 |
| Przepływność strumienia (maks.) | 1-18 Mbit/s |
| Wejście | HDMI x1 |
| Wejście RF IN | Tłumienie | -10...-12 dB |
| Rozdzielczość | Wejście | Wyjście |
| [email protected]/60FPS | 480p@30FPS |
| 576i@50FPS | 576p@25FPS |
| 720p@50/59.94/60FPS | 720p@50/59.94/60FPS |
| 1080i@50FPS | 1080p@25FPS |
| [email protected]/60FPS | 1080p@30FPS |
| [email protected]/60FPS | 1080p@30FPS |
| Format obrazu | 16:9, 5:4 |
| Audio |
| Kodowanie | MPEGI layer 2, MPEG-2 AAC |
| Próbkowanie | 48 kHz |
| Przepływność bitowa | 64kbps, 96kbps, 128kbps,
192kbps, 256kbps, 320kbps |
| Sekcja modulatora DVB-T |
| Standard | DVB-T COFDM |
| Tryb FFT | 2K |
| Pasmo | 6 MHz, 7 MHz, 8 MHz |
| Konstelacja | QPSK, 16QAM, 64QAM |
| Interwał bezpieczeństwa | 1/4, 1/8, 1/16, 1/32 |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| MER | ≥ 31 dB |
| Częstotliwość RF | 142.5-858 MHz, krok 1kHz |
| Poziom wyjściowy RF | -14...+6 dBm, krok 0.1 dB |
| Zarządzanie i konfiguracja |
| Interfejs lokalny | LCD + przyciski |
| Aktualizacja | Port USB |
| Ogólne |
| Zasilanie | DC 12V |
| Wymiary | 183x110x50mm |
| Masa | < 1kg |
