Profesjonalny multiswitch Televes Nevoswitch. Wejścia sat quattro x4 + wejście dvb-t - 32 wyjścia sygnału. Zmiana konfiguracji ustawień między ustawieniami końcowymi a kaskadowymi. Tryb ECO - bardzo mały pobór prądu.

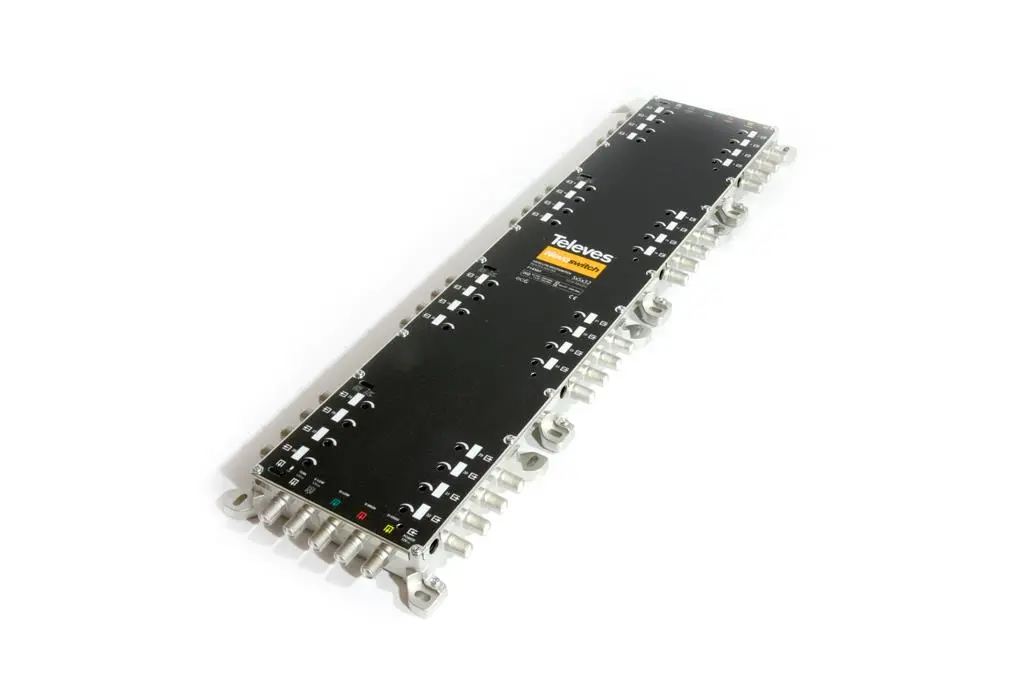

Multiswitch Nevoswitch firmy Televes 5x5x6 z 32 wejściami satelitarnymi dla jednego konwertera Quattro i 1 wejściem z anteny telewizji naziemnej (dvb-t). Multiswitch posiada wbudowane oporniki, gdzie za pomocą przełącznika, można ustawić je jako multiswitche końcowe lub kaskadowe. Urządzenia wyposażone są w system ECO dzięki czemu zużycie prądu zmniejsza się wraz ze spadkiem liczby podłączonych użytkowników. Dzięki dopracowanej obudowie uzyskujemy lepsze ekranowanie i wyprowadzenie ciepła.
Nowa seria NevoSwitch
(… odlewana obudowa o podwyższonym ekranowaniu, … przeloty sygnałów, … regulacje poziomów na wyjściach etc)
Cechy wyróżniające: - Solidna obudowa - lepsze ekranowanie i wyprowadzanie ciepła. - Instalacja w topologii gwiazdy lub kaskady (ustawienie za pomocą przełącznika). - Niezależne ustawienie poziomu wyjścia dla każdego użytkownika (oprócz gamy QUAD Compatible). - Tryb ECO - mały pobr prądu. - Każde wyjście posiada regulowalny poziom 12 dB (oprócz Quad). Elastyczność prz maksymalnej i minimalnej odległości kabli.
Główne cechy: - Małe wymiary i kompaktowy design. - Konfigurowalność. - Niezależne wzmocnienie liniowe. - Wiele opcji zasilania (Jack, przez kolumnę kasakady, wejście lub wyjście naziemne oraz złącza użytkownika). - Niezależne ustawienie poziomu dla każdego wyjścia. - Kompatybilne z innymi multiswitchami w kolumnie (przejście DC przez kolumnę).
Nr katalogowy
714507
Rodzaj
5X5X32
Zakres częstotliwości
MHz
SAT
950-2400
TER
47-862
Maks. poziom wejściowy
dBµV
SAT
EN50083-3 / IM35dBc
105
TER
DIN 45004-B
95
Maks. wzmocnienie
dB
SAT
-
TER
-
Equalizer
SAT
-
TER
-
Straty przejścia
SAT
12 ± 5
TER
10 ± 3
Straty odgałęzienia 1
SAT
A2
7
B2
8
TER
Typ.
5
Izolacja IN-OUT
SAT
>30
Zasilanie LNB
mA
LNB/TER
Maks we.
250
A
Razem
1
Zasilanie
Vdc
12
Przejście DC
In-Out / Out-In 3
Maks. pobór prądu
mA
Zasilacz 12Vdc (PWR)
235 ± 25
Odbiornik (12/18V)
334
Temperatura pracy
ºC
-5...+45ºC
Stopień ochronny
IP
IP20
Waga
g
1600
Wymiary
mm
140x510x30
Chcieliśmy przypomnieć że są to multiswitche o najmniejszym poborze energi elektrycznej: Poniżej wyjaśnienie, na przykładzie multiswitchy 5/8 :
·Komercyjnie dostępne na rynku Multiswitche 5/8 (chińskie, tureckie) pobierają moc z sieci energetycznej na poziomie – od 12 do 25 [W] (można to łatwo sprawdzić na stronach WWW producentów lub importerów . To tłumaczy czemu większość multiswitchy wydziela aż TYLE ciepła : )
·Pobór mocy naszego multiswitcha NevoSwitch 5/8 dla przykładowo 4-ch aktywnych wyjść SAT wynosi : (12 V x 65mA) + (4 x 33mA* 13 V) = 2,496 [W]
Czyli tłumacząc zapisy ze wzoru : (pobór mocy multiswitcha 5/8) + (pobór mocy z tunerów SAT – dla 4 - ech użytkowników x 33 mA) = 2, 496 [W]
Różnica w poborze mocy będzie wynosić od 10 do 20 W - tylko przy jednym multiswitchu 5/8.
Ile oszczędzamy pieniędzy rocznie stosując nasz NevoSwitch 5/8 ?
(10 W x 24 h x 365 dni) / 1000 x 0,62 zł /KWh = przynajmniej 54 zł (oszczędności ) rocznie
Wyjaśnienie zapisów ze wzoru :
(różnica w poborze mocy multiswitchy x liczba godzin na dobę x liczba dni w roku ) / przez 1000 żeby było w KWh x stawka za KWh Energa Gdańsk= oszczędność pieniędzy
W większych systemach oszczędności będą proporcjonalnie większe …. Zapraszam więc do planowania inwestycji przy użyciu urządzeń TELEVES Eco – miej poboru mocy, mniej strat cieplnych = dłuższa żywotność ….
