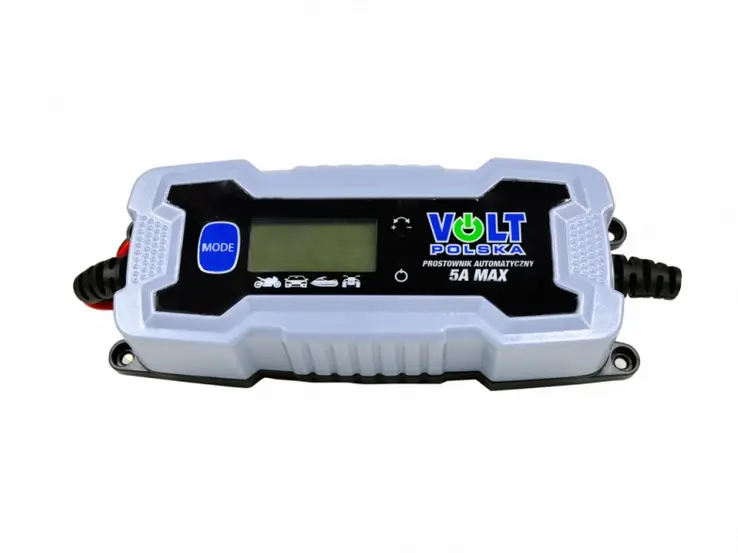

Prostownik automatyczny VOLT 6/12V LCD 5A

Automatyczna ładowarka (prostownik) 5 A przeznaczona do ładowania 6V i 12V kwasowo – ołowiowych akumulatorów samochodowych.
Do takich akumulatorów należą m.in.: akumulatory bezobsługowe VRLA (AGM i GEL), akumulatory kwasowe z ciekłym elektrolitem lub MF.

Parametry techniczne:

Napięcie wejściowe	220 – 240 VAC ~ 50/60 Hz
Napięcie wyjściowe	6V / 12V
Zakres temperatury przechowywania	0°C do 40°C
Klasa zabezpieczeń	2
Maksymalna pojemność akumulatora 6V	1.2Ah – 12Ah
Maksymalna pojemność akumulatora 12V	1.2Ah – 120Ah
Moc znamionowa	60W
Prąd znamionowy	0.8A / 3.8A
Klasa ochrony obudowy	IP 65

Opis elementów:




SCHEMAT A:

1. 12V 0.8A-(Program 2)                       2. 12V 3.8A-(Program 3)

3. 12V 3.8A-(Program 4)                       4. 6V 0.8A-(Program 1)

5. LED odwrotnej polaryzacji                  6. LED stand-by

7. Wyświetlacz ładowania                      8. Skala pojemności

9. Napięcie akumulatora                        10. Przycisk wyboru programu (MODE)





SCHEMAT B:

11. Ładowarka                                           12. Mocowania kabli

13. Kabel sieciowy                                     14. “+” zacisk plusowy (czerwony)

15. “-” zacisk minusowy (czarny)                 16. “+” kabel do zacisku plusowego (czerwony)

17. “-” kabel do zacisku minusowego (czarny)

Do pobrania instrukcja obsługi.
