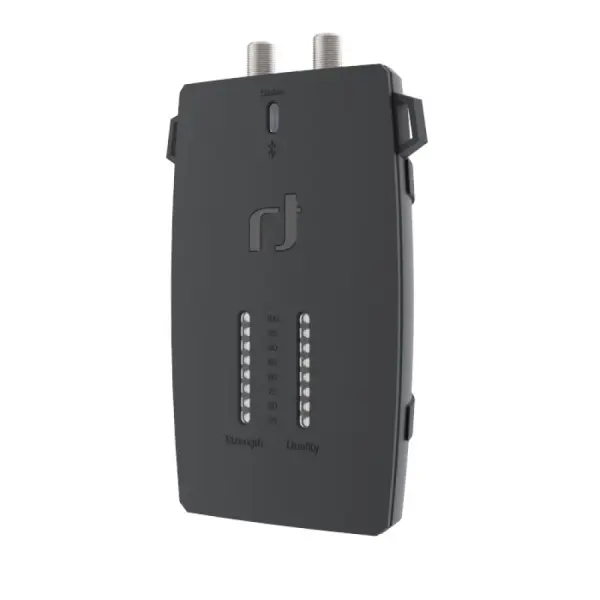

Kontroler SatPal ™ z możliwością obsługi za pomocą aplikacji SatPal ™ to sprzęt do instalacji anteny satelitarnej, umożliwiające instalatorom i operatorom DTH kontrolowanie jakości ich instalacji antenowych.
W skład zestawu wchodzi Sat Finder, profesjonalny miernik SAT oraz unikalny kreator instalacji generujący kompleksowe raporty jednym kliknięciem.

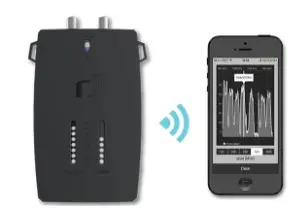

Funkcja Sat Finder jest oparta na lokalizacji (GPS) i pomaga instalatorowi szybko zidentyfikować kierunek ustawienia anteny z dokładnymi kątami azymutu i kąta nachylenia anteny, a także kąta nachylenia dla LNB. Sat Meter zawiera analizator widma w czasie rzeczywistym i umożliwia profesjonalne pomiary siły i jakości sygnału, MER, BER, PER, C / N i marginesu łącza. Istnieje również brzęczyk, który dodatkowo pomaga zoptymalizować wydajność odbioru w oparciu o poziom sygnału i jakość sygnału.

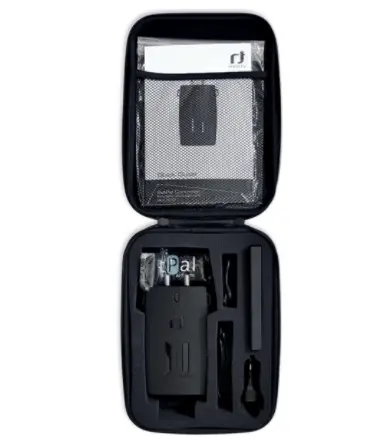

Zawartość pakietu SatPal :
1x kontroler SatPal
1x bateria przenośna
1x pasek na szyję
1x ładowarka samochodowa
2x kable micro USB (dane / zasilanie)
3 x opaski mocujące baterie
1x Skrócona instrukcja
1x futerał
SatPal - aplikacja na iTunes Store
SatPal - aplikacji w Google Play Store
Film prezentujący
Specyfikacja techniczna |
---|
Zakres częstotliwości | | Satelita (porty LNB / Multiswitch i odbiornik) | 950 MHz ~ 2150 MHz | Bluetooth | 2,4 GHz | | | Interfejsy | | LNB / Multiswitch | 1x IF satelitarny, wyjście 13 V / 18 V DC, 0 kHz / 22 kHz, typ F. | Odbiorca | 1x Wyjście satelitarne IF, 13 V / 18 V DC, typu F. | PC (dane) | 1x komunikacja danych PC, micro USB | Bluetooth (dane bezprzewodowe) | 1x Bluetooth o niskiej energii (IEE 802.15.1 BT4.0) | Wejście DC | 1x wejście DC, micro USB | | | Strata w pętli (satelitarna) | 1 dB maks. | Protokoły sterowania LNB / Multiswitch | DiSEqC ™ 2.0, EN50494 (Unicable / SatCR), EN50607 (Unicable II ™ / dCSS) | | | Wyświetlacz i klawisze | Dioda LED stanu LED Bluetooth Dioda LED zasilania Przycisk funkcyjny Pasek siły sygnału satelitarnego (0% ~ 100%) Pasek jakości sygnału satelitarnego (0% ~ 100%) | | | Zasilacz | | Wejście DC | 5 V ~ 6 V DC / 13 W maks. (DC in, micro USB) 10 V ~ 20 V DC / 13 W max. (IF przelotowe, typ F) | Kontroler SatPal ™ | | (bez zasilania do LNB / Multiswitcha) | 5 V DC, 350 mA (może być zasilany poprzez interfejs danych USB) | Zasilanie do LNB / Multiswitcha | 14 V ~ 18 V, 400 mA maks. | | | Temperatura robocza | 0 ° C ~ +45 ° C | Wymiary | 150 mm x 100 mm x 30 mm (xx x) |
|
---|
